貼片LED

2X3X4MM白發橙長腳發光二極管 LED直插二極管

產品分類: 2*3*4方形單色發光二極管
    品牌:LX
    物料編碼:LX234-10UYOC 型號:2*3*4MM白發橙長腳
    發光顏色:橙色
    膠體顏色:透明
    工作電流:20(mA)
    工作電壓:1.8-2.4(V)
    亮度:300-500
    波長:586-592(NM)
    引腳長度:27(MM)
    訂購熱線:0755-84859893

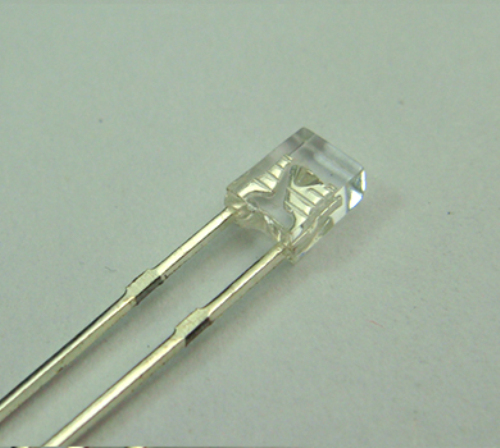

      產品展示

        2*3*4方燈產品圖片

      產品介紹


      本0603係列貼片LED燈珠產品適用於自動貼片機以及紅外線回流焊製程.產品完全符合歐盟“ROHS”,“REACH”環保認證。

          已廣泛應用於數碼產品,家用電器,消費類電子產品,LCD背光,汽車電子,儀品儀表,工業設備,電子玩具,顯示屏,戶外裝飾,工業照明等方麵。具有光強高,功耗低,可靠性高,節能環保,壽命長等優點.

          LED發光二極管屬於電流驅動的電子元器件,LED電壓的細小變化會使電流產生較大的變化,從而導致破壞LED發光二極管.我們建議客人設計電路時使用電阻串聯作限流保護.同時為了保證多顆LED並聯使用時良好的亮度和發光顏色的一致性,建議每條支路使用單獨的電阻.


         1.1.本2*3*4MM方形發光二極管產品完全符合歐盟“ROHS”,“REACH”環保認證以及“EN62471”光生物環境認證;

         1.2.具有光強高,功耗低,可靠性高,節能環保,壽命長等優點;

         1.3.廣泛應用於數碼產品,家用電器,消費類電子產品,LCD背光,汽車電子,儀品儀表,工業設備,電子玩具,顯示屏,戶外裝飾,工業照明等方麵.

      光電參數

      參數名稱條件單位最小值中間值最大值
      正向電壓VFIF=20mAV1.8
      2.4
      反向電流IRVR=5VμA
      10
      峰值波長λPIF=20mAnm601
      610
      半光強視角2q½IF=20mAdeg
      30
      光強IVIF=20mAmcd300
      500

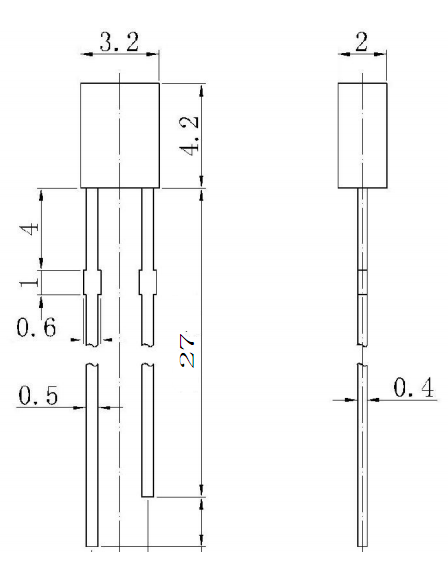

      外形尺寸




      外形尺寸

      2*3*4方形LED發光二極管尺寸圖

      使用注意事項

      1.焊接

      1.1.使用烙鐵人手焊接

      推薦使用少於25W的烙鐵,而且烙鐵的溫度必須保持不高於350℃,焊接位置距離膠體底麵大於3mm,焊接時間不能超過3秒。

      1.2.回流焊

      1.2.1.溫度不得超過260度,時間為10秒,且回流焊接次數不得超過兩次;

      1.2.2.焊接位置距離膠體底麵大於3mm ,浸焊最長時間:5秒;

      1.2.2.焊接過程中,嚴禁在高溫情況下觸碰膠體;在焊接後,禁止對膠體施加外力,以避免撞擊LED。注意避免LED引腳遭受腐蝕或變色,否則會造成焊接困難,建議盡早及時使用;

      2.清洗 在焊接後必須按照以下條件進行清洗

      2.1.清洗溶劑:氟利昂TF或相等溶劑,或者用酒精;

      2.2.溫度:30秒 最高50℃ 或者  3分鍾 最高30℃;

      2.3.超聲波清洗:最大300W。

      3.防靜電

      3.1.LED發光二極管屬於SSD(靜電敏感性器件)半導體器件,且各種芯片的抗ESD能力(特別是對於白、翠綠、藍、紫色LED)也有所不同,因此,這就需要用戶在半成品、成品裝配過程中必須加強對靜電的防範(尤其在氣候幹燥的冬季),做好預防靜電產生和消除靜電工作;

      3.2.所有接觸LED的儀器設備(如切腳機、錫爐、波峰焊、回流焊、SMT設備、電烙鐵,檢測設備)及必須接地,接地交流阻抗小於1.0歐姆;

      3.3.所有接觸LED的人員必須穿防靜電服並配戴防靜電手腕帶或防靜電手套,取放時盡可能觸拿膠體部分;

      3.4.盛裝LED需使用防靜電元件盒,包裝則采用防靜電包裝材料,請保持環境濕度在60%左右,以免空氣過於幹燥產生靜電;

      3.5.如LED發光二極管被靜電損害,會顯示一些不良特性,如漏電電流增加,靜態順向電壓降低或上升,在低電流測試時不亮或發光不正常.

      4.其他使用注意事項

      4.1.引腳成形必須在焊接前完成,電路版上的安裝孔之間的距離請與電極引腳保持一致;

      4.2.產品在高溫狀態下進行引腳裁切會產生不良,請在常溫下進行引腳裁。

      溫馨提示:產品引腳的長度可定製長腳(27MM)或短腳(15MM),請朋友們根據產品設計需求,選用不同的引腳長度,以合理降低產品成本。

         2*3*4MM方形插件發光二極管的參數及型號繁多,要了解更多有關於2*3*4MM直插式發光二極管的我們規格型號,參數,價格等詳細資訊,請致電:0755-84859893&qq:798069577,我們會按您的要求免費定製您所需的發光二極管!
