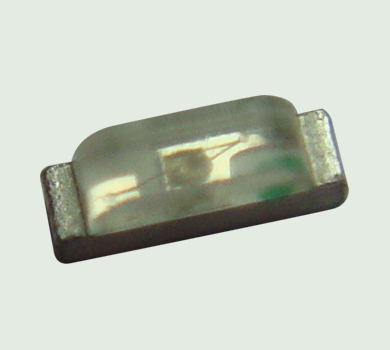

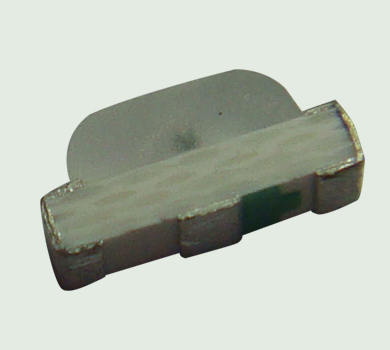

0805側麵發光紅色貼片led 紅色LED燈珠
物料編碼:LX29-21SURC/S530-A2/TR8 型號:0805側發光紅色
發光顏色:紅色
外形尺寸:2.1*0.6*1.0(MM)
工作電流:20(mA)
工作電壓:1.8-2.4(V)
亮度:60-140
波長:620-630(NM)
發光角度:130(°)
- 0603黃色貼片LED 0.8T 貼片LED發光二極管
- 品牌: 林欣
物料編碼:LX19-21UYC/A16 型號:0603黃色 0.8T
發光顏色:黃色
外形尺寸:1.6*0.8*0.8(MM)
工作電流:20(mA)
工作電壓:1.8-2.4(V)
亮度:80-180(MCD)
波長:586-592(NM)
發光角度:130(°)
- 0603黃綠色貼片LED 0.8T SMD LED燈珠
- 品牌:LX
物料編碼:LX19-21SYGC/A16
型號:0603 黃綠色0.8T
發光顏色:黃綠色
外形尺寸:1.6*0.8*0.8(MM)
工作電流:20(mA)
工作電壓:1.8-2.4(V)
亮度:24-72(MCD)
波長:569-578(NM)
發光角度:130(°)
- 1206紅-黃綠雙色貼片LED 貼片LED燈珠
- 品牌:LX
物料編碼:LX15-2232SURSYGC 型號:1206紅-黃綠雙色
發光顏色:紅-黃綠雙色
外形尺寸:3.2*2.7*1.1(MM)
工作電流:20(mA)
工作電壓:R:1.8-2.4;B:1.8-2.4(V)
亮度:R:100;B:35(MCD)
波長:R:620-630;B :569-578(NM)
發光角度:130(°)
本0805側麵發光係列貼片LED燈珠產品適用於自動貼片機以及紅外線回流焊製程.產品完全符合歐盟“ROHS”,“REACH”環保認證。
已廣泛應用於數碼產品,家用電器,消費類電子產品,LCD背光,汽車電子,儀品儀表,工業設備,電子玩具,顯示屏,戶外裝飾,工業照明等方麵。具有光強高,功耗低,可靠性高,節能環保,壽命長等優點.
LED發光二極管屬於電流驅動的電子元器件,LED電壓的細小變化會使電流產生較大的變化,從而導致破壞LED發光二極管.我們建議客人設計電路時使用電阻串聯作限流保護.同時為了保證多顆LED並聯使用時良好的亮度和發光顏色的一致性,建議每條支路使用單獨的電阻.
光電參數
參數名稱 | 條件 | 單位 | 最小值 | 中間值 | 最大值 |
正向電壓VF | IF=20mA | V | 1.8 | 2.4 | |
反向電流IR | VR=5V | μA | 10 | ||
峰值波長λP | IF=20mA | nm | 620 | 630 | |
半光強視角2q½ | IF=20mA | deg | 130 | ||
光強IV | IF=20mA | mcd | 60 | 140 |
使用注意事項
1.焊接
1.1.使用烙鐵人手焊接:
推薦使用少於25W的烙鐵,而且烙鐵的溫度必須保持不高於300℃,焊接時間不能超過3秒。
1.2.回流焊:
1.2.2.溫度不得超過260度,時間為10秒,且回流焊接次數不得超過兩次。
1.2.3.焊接過程中,嚴禁在高溫情況下觸碰膠體;在焊接後,禁止對膠體施加外力,禁止折彎PCB,以避免撞擊LED。
2.清洗 在焊接後必須按照以下條件進行清洗
2.1. 清洗溶劑:氟利昂TF或相等溶劑,或者用酒精
2.2. 溫度:30秒 最高50℃ 或者 3分鍾 最高30℃
2.3.超聲波清洗:最大300W3.
3.其他事項
3.1.當SMD LED 暴露在高溫狀態下,注意不要壓其環氧部分。
3.2.注意不要使用硬物和帶尖銳邊的物體刮、擦SMD LED的環氧部分,例如噴砂設備和金屬鉤,因為環氧樹脂是相當脆弱和容易被破壞。
更多有關於0805側麵發光貼片LED發光二極管的詳細資訊,請致電:0755-84859893!我們將為您提供免費樣品及技術支持!
