¢5.0MM白發橙長腳發光二極管 深圳發光二極管
    prev next

    ¢5.0MM白發橙長腳發光二極管 深圳發光二極管

    產品分類: 5.0MM直插式單色發光二極管
      品牌:LX
      物料編碼:LX333-2UYOC 型號:¢5.0MM白發橙長腳
      發光顏色:橙色
      膠體顏色:透明
      工作電流:20(mA)
      工作電壓:1.8-2.4(V)
      亮度:400-800(MCD)
      波長:601-610(NM)
      引腳長度:27(MM)
      訂購熱線: 0755-84859893
      立即采購

        產品展示

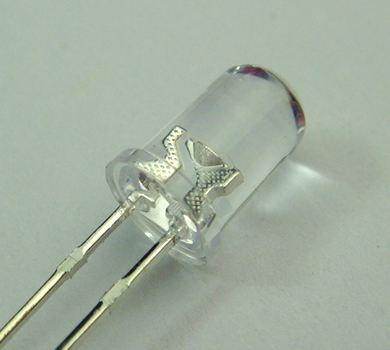

        5.0MM白發橙LED發光二極管產品圖

        產品介紹


        本0603係列貼片LED燈珠產品適用於自動貼片機以及紅外線回流焊製程.產品完全符合歐盟“ROHS”,“REACH”環保認證。

        已廣泛應用於數碼產品,家用電器,消費類電子產品,LCD背光,汽車電子,儀品儀表,工業設備,電子玩具,顯示屏,戶外裝飾,工業照明等方麵。具有光強高,功耗低,可靠性高,節能環保,壽命長等優點.

        LED發光二極管屬於電流驅動的電子元器件,LED電壓的細小變化會使電流產生較大的變化,從而導致破壞LED發光二極管.我們建議客人設計電路時使用電阻串聯作限流保護.同時為了保證多顆LED並聯使用時良好的亮度和發光顏色的一致性,建議每條支路使用單獨的電阻.


        1.1.本¢5.0MM直插式發光二極管產品完全符合歐盟“ROHS”,“REACH”環保認證以及“EN62471”光生物環境認證;

        1.2.具有光強高,功耗低,可靠性高,節能環保,壽命長等優點;

        1.3.廣泛應用於數碼產品,家用電器,消費類電子產品,LCD背光,汽車電子,儀品儀表,工業設備,電子玩具,顯示屏,戶外裝飾,工業照明等方麵.

        光電參數

        參數名稱 條件 單位 最小值 中間值 最大值
        正向電壓VF IF=20mA V 1.8
        2.4
        反向電流IR VR=5V μA
        10
        峰值波長λP IF=20mA nm 601
        610
        半光強視角2q½ IF=20mA deg
        30
        光強IV IF=20mA mcd 400
        800

        外形尺寸

        MM)或短腳(15MM)







        外形尺寸


        使用注意事項

        1.焊接

        1.1.使用烙鐵人手焊接

        推薦使用少於25W的烙鐵,而且烙鐵的溫度必須保持不高於350℃,焊接位置距離膠體底麵大於3mm,焊接時間不能超過3秒。

        1.2.回流焊

        1.2.1.溫度不得超過260度,時間為10秒,且回流焊接次數不得超過兩次;

        1.2.2.焊接位置距離膠體底麵大於3mm ,浸焊最長時間:5秒;

        1.2.2.焊接過程中,嚴禁在高溫情況下觸碰膠體;在焊接後,禁止對膠體施加外力,以避免撞擊LED。注意避免LED引腳遭受腐蝕或變色,否則會造成焊接困難,建議盡早及時使用;

        2.清洗 在焊接後必須按照以下條件進行清洗

        2.1.清洗溶劑:氟利昂TF或相等溶劑,或者用酒精;

        2.2.溫度:30秒 最高50℃ 或者 3分鍾 最高30℃;

        2.3.超聲波清洗:最大300W。

        3.防靜電

        3.1.LED發光二極管屬於SSD(靜電敏感性器件)半導體器件,且各種芯片的抗ESD能力(特別是對於白、翠綠、藍、紫色LED)也有所不同,因此,這就需要用戶在半成品、成品裝配過程中必須加強對靜電的防範(尤其在氣候幹燥的冬季),做好預防靜電產生和消除靜電工作;

        3.2.所有接觸LED的儀器設備(如切腳機、錫爐、波峰焊、回流焊、SMT設備、電烙鐵,檢測設備)及必須接地,接地交流阻抗小於1.0歐姆;

        3.3.所有接觸LED的人員必須穿防靜電服並配戴防靜電手腕帶或防靜電手套,取放時盡可能觸拿膠體部分;

        3.4.盛裝LED需使用防靜電元件盒,包裝則采用防靜電包裝材料,請保持環境濕度在60%左右,以免空氣過於幹燥產生靜電;

        3.5.如LED發光二極管被靜電損害,會顯示一些不良特性,如漏電電流增加,靜態順向電壓降低或上升,在低電流測試時不亮或發光不正常.

        4.其他使用注意事項

        4.1.引腳成形必須在焊接前完成,電路版上的安裝孔之間的距離請與電極引腳保持一致;

        4.2.產品在高溫狀態下進行引腳裁切會產生不良,請在常溫下進行引腳裁。

        溫馨提示:產品引腳的長度可定製長腳(27MM)或短腳(15MM),請朋友們根據產品設計需求,選用不同的引腳長度,以合理降低產品成本。

        5MM發光二極管的參數及型號繁多,要了解更多有關於¢5.0MM直插式發光二極管的我們規格型號,參數,價格等詳細資訊,請致電:0755-84859893&qq:798069577,我們會按您的要求免費定製您所需的發光二極管!
